一、扫描仪技术参数

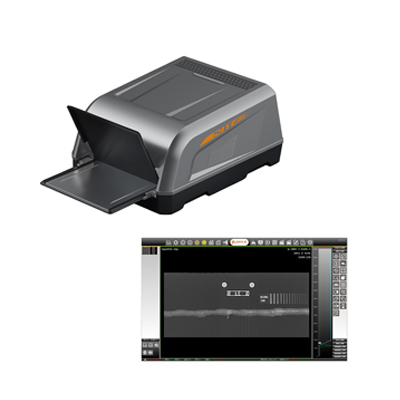

DIYE CR Plus430数字射线CR成像系统产品规格

进片机构

水平传动滚轴，避免IP板弯折

网络连接

千兆以太网

影像格式

DICONDE

散热

内置正压过滤散热风道，避免灰尘入侵

扫描方式

扫描激光位于IP板上方，避免灰尘沉积

工作模式

扫描和擦除、仅扫描、仅擦除

维护

仅需用户更换空气滤芯

扫描分辨率

25微米、50微米、100微米可调

影像板尺寸

最宽360mm，可同时扫描4张80*360mm IP板；

最长≤3000mm，最短120mm

影像软件

江苏迪业自主工业影像软件V1.5.1 ，高标准合规性，满足 NB/T 47013.14 - 2023、SY/T4109-2020等标准

影像处理

提供 8 种 AIP 高级影像处理模式，针对焊缝、铸件及复合材料等不同检测对象的特点，一键提升影像可视化效

显示器

选配3MP或5MP

托盘

可拆卸进片托盘，减少环境光擦除作用

电源

AC 220V@50Hz

保修

提供1年质保服务

定制化服务

支持AI辅助评片定制开发、支持软件功能及工作流程定制化



二、工业影像软件技术参数

★界面：具有高效率快捷操作的友好操作界面，菜单界面有国产CR厂家的LOGO和软件名称；

标准参数：技术指标满足NB/T47013.14-2023，SY/T4109-2020标准规定；

★基本功能：扫描图像可实时同步显示、图像存储多种格式、放大、测量、注释、图像处理及参数调节、窗宽窗位及感兴趣区域图像调节、图像旋转、图像移动、图像全屏和注释等功能及操作删除/重做和恢复原始图像功能、旋转、测厚、长度矫正、长度测量、角度测量、双丝像质计测量（灰度轮廓曲线测量系统空间分辨率）、归一化信噪比测量、图像灰度分布测量（灰度分布直方图）、平均灰度值显示、图像点坐标显示、正负片、翻转、图像拼接和单一文件输出、自定义报告模板导出、图像管理功能、测量结果能在图像上直接显示和标注；可一键隐藏所有批注注释；

影像处理功能：具有对比度/亮度调节（窗宽/窗位/ROI）自动和手动调节功能，具备专有图像增强方法，对比度增强（亮度调整 ），强化细节表现能力；

高清评图工具：具有图像可连续放大，软件能显示放大倍数，最大放大倍数不小于20倍；

空间分辨率测量：对系统空间分辨率和图像空间分辨率的测量时只需使用ROI框住双丝像质计，软件自动生成分辨率测量结果显示；

*X射线机同步控制：连接X射线机后，可通过软件同步操作控制X射线机，包括射线机的曝光、停止和参数设置；

数据库管理功能：所有存储的图像可以输入用户姓名、检测日期、时间、类别、地点、文件名称、项目名称、成像设备种类、所用的透射源种类、曝光时间和图像描述；

★智能一键影像处理工具：具有适合被检测部件、管路焊缝部件、复合材料部件的智能化一键快速自动处理功能，该功能应根据工作或结构材料密度和厚度的不同进行一键处理，此功能处理模式不少于8种AIP高级影像处理功能模式。

其他功能：

★具有测厚功能，实现厚度校正和测量

★支持缺陷灰度轮廓自动识别，用于长度精确校准和测量，提高测量数据重复性和一致性

★具有拼接功能，智能的自动备份功能。

★提供软件专属定制服务。
