产品特点

：控制系统采用军品器件，前级 IGBT 调压技术，波纹系数30-80mv，使输出更加平稳，很好地

解决了电网电压波动对设备的影响， 提高了产品使用寿命。高压包采用纯进口国际一线品牌 H 级漆包线，自主设计全新工艺， 改善了浪涌电压对高压包的冲击提高了使用寿命，绝缘层采用美国杜邦耐高温材料 在高温环境拥有稳定的质量，线圈采用自主研发的注胶工艺，在产品抗震方面有出色的表现。大量使用新材料新工艺，优化的散热结构设计，能使该产品可以连续工作。使产品拥有优秀的品质。

★

防尘、防水面膜，轻触按键和大字符 LED 显示。

★

可靠的安全锁，可以锁定开高压键，防止误超作，保护操作者。

★

送电后进行全面的自诊断，确定机器是否能正常工作。

★

可以记忆上次选定的曝光参数，便于连续化作业。

★

可用按键直接准确的选择曝光参数，显示操作更直观方便。

★

一键自动训机功能，训机过程中会自动识别射线管排气，并自动降低电压保护射线管不被击穿。

★

可以记忆机器停用时间，需要训机会自动进入训机操作程序提示操作人员，训机结束自动停机

★

具备齐全的，欠流，欠压，过流，过压，过热，门机连锁，电源等保护，并显示故障类型代码。

★

电压和毫安的缓升和缓降设计，有效的保护发生器开机瞬间冲击及控制曝光结束关机瞬间产生返峰电压损毁设备。极大降低了发生器的故障率并延长了使用寿命。

★

零电位连锁保护

★

高压接通关断都有同步的声光报警，在辐照中控制器正面和侧面有射线警示灯闪烁提醒操作人员

★

自动控制管头按 1∶1 方式工作和休息。

★

具有延时启动高压的功能，便于操作者撤离危险区域。

★

便携式结构设计更加牢固轻巧，更便于现场移动。

★

独立密封风道散热结构，隔离外部的粉尘湿气和控制器电子元件的接触。

★

双面曝光工作状态指示灯，更加方便操作人员远距离观察设备工作状态。

★

彻底把高压和控制隔离，便机器工作更可靠安全。

★

自动记录管头累计便用时间及使用强度，便于设备更新及维护。

★

控制器和发生器都安装紧急停机按钮及接地端子

★

电源线三芯电缆，连接电缆选用聚氨酯耐候，耐油，耐磨，抗拉，探伤机专用电缆

★

无线遥控曝光开关功能。空旷地带 100 米（选配）

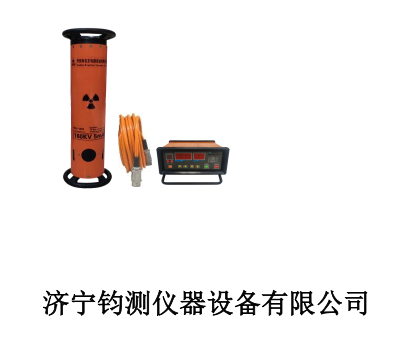

JC1605DK1 第三代超小型陶瓷定向

主要技术参数

输入电压范围 190-250V 50HZ

输出电压：40-160KV

输入功率：1.5KW

焦点尺寸：1.5*1.5

曝光时间：5 分钟

射线角度：40°

射线滤线器：1.0mm（鈹）+3.0（铝）

最大穿透力：20mm(Q235)

焦点距离地面距离：100mm

设置功能：时间，千伏按键设置

发生器重量：10.5Kg

发生器尺寸 160*180*530mm，

管桶直径:ø135mm

控制器尺寸：30*33*13.5mm

控制器重量：10kg

工作温度：-25°-- 50°

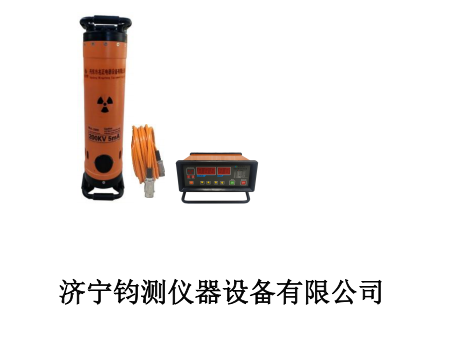

JC2005DK1 第三代超小型陶瓷定向

主要技术参数

输入电压范围：190-250V 50HZ

输 出 电 压：80-200KV

最 高管 电流：5Ma

输 入 功 率：2.0KW

焦 点 尺 寸：1.5*1.5(小焦点)

曝 光 时 间：5 分钟

射 线 角 度：40°

防护等级：≥IP65

射 线 滤线器：1.0mm（鈹）+3.0（铝）

最 大 穿透力：30mm(Q235)

焦点距离地面距离：100mm

设置功能：时间，千伏按键设置

发生器重量：12.5 Kg

发生器尺寸：170*170*530mm，

管桶直径:ø150mm

控制器尺寸：30*33*13.5mm

控制器重量：10kg

工作温度：-25°-- 50°

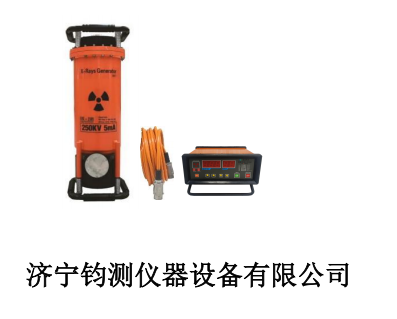

JC2505DK1 第三代超小型陶瓷定向

主要技术参数

输入电压范 180-250V 50HZ

管电压范围：130-250Kv 可调

最高管电流：5Ma

最大穿透力：40mm(Q235)

焦点尺寸：2.0*2.0

辐射角度：40°

曝光时间：5 分钟

休息方式方式：1:1

泄漏剂量：一米处泄漏剂量≤10Msv/h

防护等级：≥IP65

设置功能：时间，千伏按键设置

发生器重量：17.5Kg

发生器尺寸：230*230*540mm

控制器尺寸：30*33*13.5mm

控制器重量：10kg

工作温度：-25°-- 50°

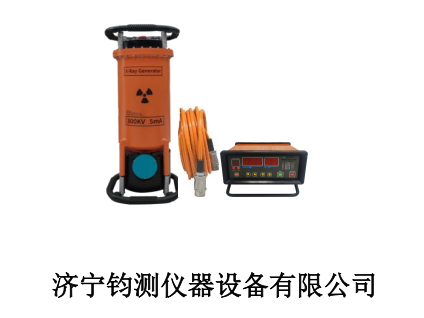

JC3005DK1 第三代超小型陶瓷定向

主要技术参数

输入电压范 180-250V 50HZ

管电压范围：150-300Kv 可调

最高管电流：5Ma

最大穿透力：50mm(Q235)

焦点尺寸：2.5*2.5

辐射角度：40°

曝光时间：5 分钟

休息方式方式：1:1

泄漏剂量：一米处泄漏剂量≤10Msv/h

防护等级：≥IP65

设置功能：时间，千伏可设置

发生器重量：24Kg

发生器尺寸：270*270*580

控制器尺寸：30*33*13.5mm

控制器重量：10kg

工作温度：-25°-- 50°
