便携平板DR检测系统       由X射线探伤机(国产各型号)，平板探测器，笔记本电脑和软件构成。配合我公司开发的远程电脑客户端(或手机APP)直接使用，对成本控制和使用便捷提供极大的帮助。相比于传统胶片检测，节约洗片时间，成本和污染解决问题。在线实时检测缺陷。





 应用范围：油气管道的现场检测及抢险，电力系统·高压线夹检测，锅炉压力容器，造船行业登高作业，航空航天行业等。

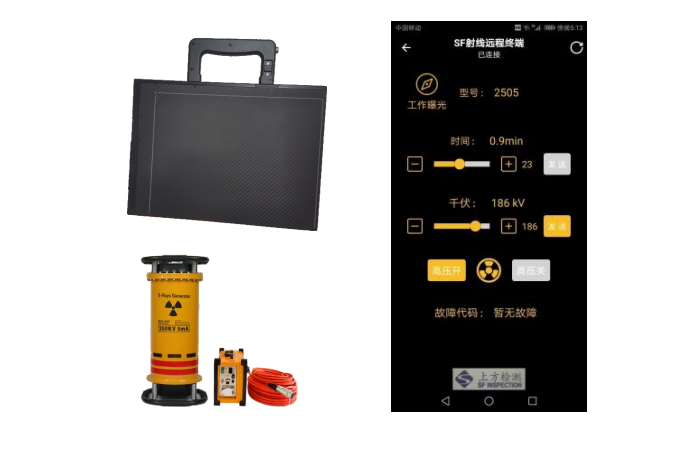

 系统构成： X射线探伤机、平板探测器、笔记本电脑工作站、专业图像处理软件





系统性能特征



I  1013型平板探测器      新一代高性能柔性无线10×13英寸非晶硅平板探测器，配置100 μm的像素尺寸，先进的柔性面板技术，轻量化设计，IP67防护等级，托盘式电池充电，全屏AED控制，支持随时曝光。凭借其卓越的图像质量是工业应用，如便携式现场检查或便携式X光可疑物检查装置的优秀选择。



产品特点

  • 采用创新的柔性非晶硅传感器技术

  • 252.8×331.8 mm² 成像区域

  • 100 μm 像素，16位ADC图像细节

  • 180 秒的曝光窗口

  • 有线和5G无线数据接口

  • 薄而轻的设计，7 / 7 / 9.6 mm 窄边

  • 电池续航超过8小时



技术参数

探测器类型 非晶硅 x射线能量范围  160 / 370 kV
闪烁体类型 CsI / GOS防护等级 IP67
像素尺寸 100μm尺寸 (mm) 269 × 362 × 16
成像面积  252.8 × 331.8 mm²重量 (kg) 4
空间分辨率  5 lp/mm功耗 17
AD转换位数  16 bit操作温度  5~50℃
最大帧率 1 fps储存温度  -25~60℃
最大曝光窗口  180 s操作湿度（%RH） 5~90 (无凝露)
数据接口 有线: GigE ( ≥100 Mbps )
 无线:  802.11 a/g/n ( ≥100mbps ) 		储存湿度 （% RH） 5~95 (无凝露)
触发模式 AED / 软触发
