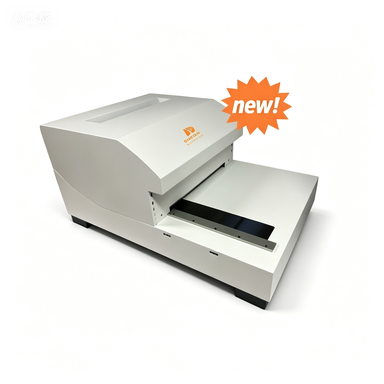

DIYE-910Ⅱ 是一款江苏迪业公司生产的能够实现工业级底片扫描的数字化扫描仪，通过ISO和GB标准规定的全黑度值（D=0.5～4.7）数字化工业射线底片扫描仪。


工作原理

DIYE-910Ⅱ工业激光底片数字化扫描仪采用了氦氖激光束，通过光学系统扫描底片。光学系统确保了激光束到扫描区的各个点的光学距离保持不变，从而避免了图像失真。采用对数放大程序后，可以将信噪比提高至黑度4.7。


专业化定制

每台DIYE-910Ⅱ 胶片扫描仪出厂时都经过校正和特性化，最佳设定参数存储在专用的设备中。此外，DIYE-910Ⅱ  还采用了独特的防尘设计技术，将灰尘、污垢对扫描结果的影响降到最低。目的只有一个：提供高可靠性、高精度、高速度、可重复性的专业数字化扫描。


应用领域

DIYE-910Ⅱ 工业级激光底片数字化扫描仪广泛应用于各个工业领域，诸如核能、石化、航空航天、军工、船舶以及各类特种设备等行业。

系统组成

数字化胶片扫描系统构成：

●工业级激光底片扫描仪DIYE-910Ⅱ

●专业扫描/评片软件

●ISO 14096-1标准参考底片


系统特征

●光学密度（黑度值）可达4.7

●16bits（65536灰阶、线性光学密度）丰富的动态范围

●扫描像素50-500µm可调

●数字化一张14x17英寸的底片仅需20秒钟（标准点距200µm）

●专业的扫描软件和功能强大的图像评定/管理应用软件


主 要 技 术 参 数

项目 参数

扫描对象 工业X射线底片

黑度范围 0.00–4.70

扫描点距 50–500μm

底片尺寸 短边小于 354mm，长度160mm - 5000mm

14˝ × 17˝  （纵）

14˝ × 14˝

11˝ × 14˝  （纵 + 横）

10˝ × 12˝  （纵 + 横）

8˝ × 10˝   （纵 + 横）

5˝ × 12˝   （纵）

B4          （纵 + 横）

18cm × 43cm （纵）

30cm × 40cm （纵）

20cm × 40cm （纵）

15cm × 40cm （纵）

30cm × 35cm （纵 + 横）

30cm × 30cm

24cm × 30cm （纵 + 横）

15cm × 30cm （纵）

24cm × 24cm （纵）

18cm × 24cm （纵）

扫描时间 约20秒钟（14˝ x 17˝，标准点距200µm）

传感器 单束光电倍增管

A/D 转换 16 bits / 65536灰阶

有效输出 16 bits

解像度 在高画质标准方式下,经大量取样测试图像平滑

硬件接口 RJ45接口

操作系统 Windows 10及以上

重量 56 kg

外形尺寸 W526 × H330 × D766mm

电源 AC 200-240V, 50Hz

功率 500W

软件 扫描设定

灰度调整

连续变焦

黑度测量

输出图像设定

数据来源

简易扫描程序


支持 DICOM 和 DICONDE 图像格式/协议
